一日中晴れた2012/11/25のデータ【太陽光売電優先モード】

深夜(1:00〜)に蓄電池に充電、朝(7:00〜)太陽光は売電しながら蓄電池から放電する。

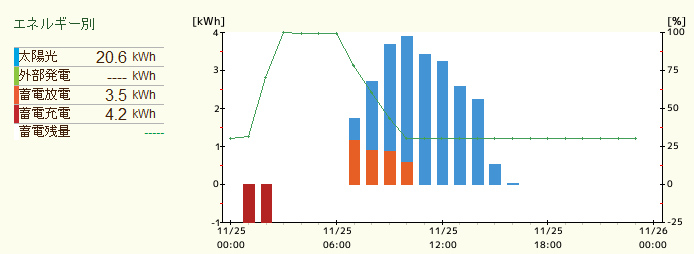

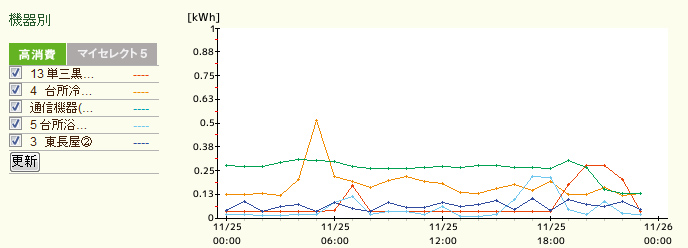

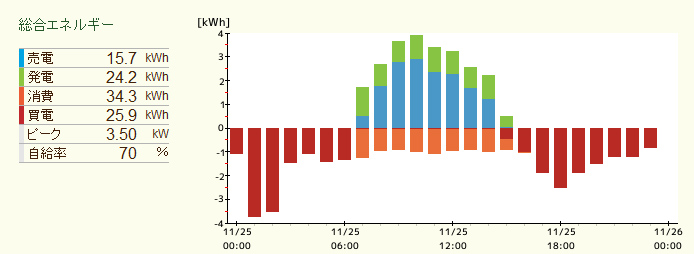

茶色が蓄電池に充電、オレンジは畜電池から消費に合わせて放電、水色は太陽光から売電


早朝起きてエアコンをつけている、朝食後と夜にパソコンやテレビを使っているようです。

毎月の売電量(kwh 検針データ)年間集計(HEMS記録)

1月 2月 3月 4月 5月 6月 7月 8月 9月 10月 11月 12月
 2012年                   211 323 278
 2013年 329 339 483 528 600 430 406 440 493 391 343 276
2014年  263 261 421 481 593 429 428 323 512 450 341 297
 2015年 232 302 366 413 576 379 402 357 372 532 286 328
 2016年 204 340 479 440 471 381 375 491 322 364 341 324
2017年  287 363 518 410 495 483 374 511 356 298 356 300
2018年 283 400  470 423 468 359 400 537 268 465 395 272
 2019年 267 314 404 477 598 415 349 369 454 383 336 105
 2020年 155  268 357 346 296 236 188 276 233 261 200 131
 2021年 77  167 207 326 235  235  244 170 233 250  192 155
2022年 141 238 305 309 326 310 243 246 264 239 214 150
 2023年 111 182 333 221 271 185 252 285 169 82 88  21
 2024年 26  72  180  120  274  159  117 163  164 99 134  20

2012/10/3 打合せ、確認、印付け

2012/10/4 資材搬入、足場設置

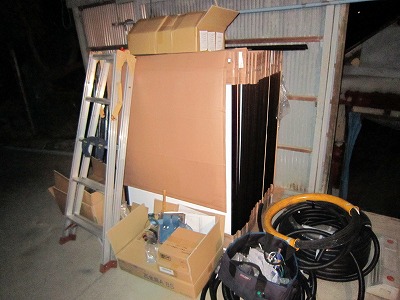

届いた資材
電気工事 30A→60A時間帯別契約

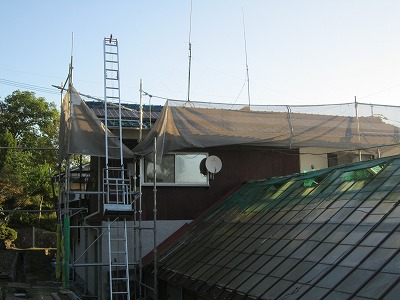

2階部分には足場を設置 リフト設置 パネルもつきました。

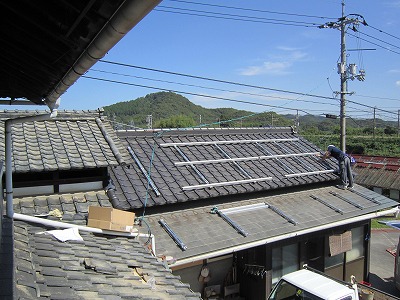

2012/10/5 架台設置、夕方にはパネル設置
2人で分担して一気に設置しています。

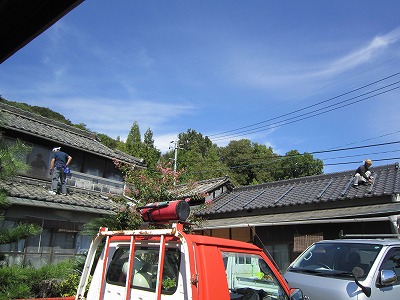

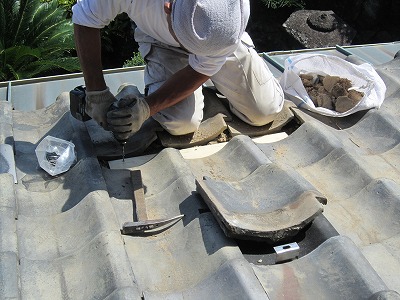

瓦屋さんが、瓦を削ったり、屋根板を交換して金具をつけています。
昼頃には架台が着きました。

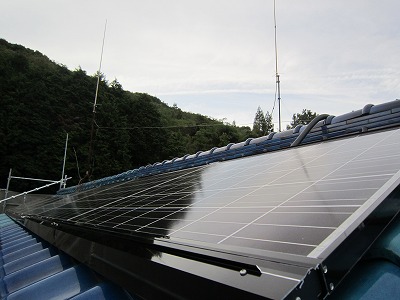

午後仕事に行って帰ると発電パネルが全部付いていました。
 発電パネル合計 29枚 ×195W =5,655W

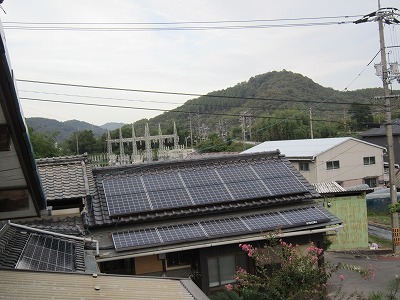

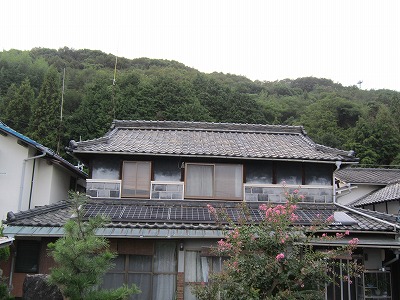

西2階の屋根の上 パネル8枚 南西向き
母屋1階の軒先 パネル6枚 南東向き
東の倉庫 上段10枚 下段5枚 南西向き

上部に接続ユニット、昇圧ユニット2台を設置

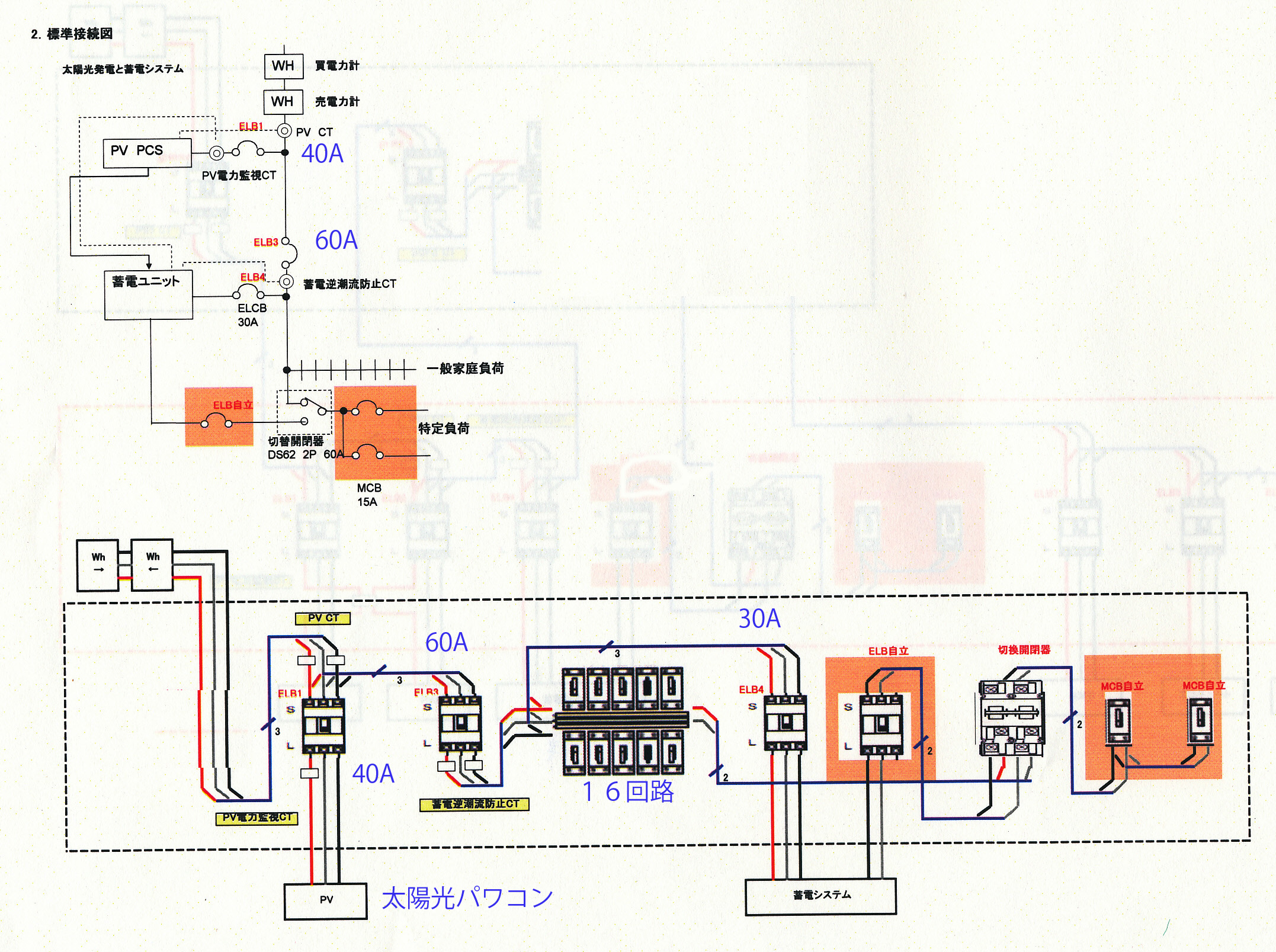

回路図


右端の特定負荷(停電時に自動的に蓄電池から給電される回路、15A)は電話、インターネットの光ファイバーやCATV、サーバー、パソコンのコンセント回路を接続しました。

ついでに配電盤を交換しました。(自分で工事しました/免許持ってますよ)
電化住宅用Max16回路 主幹60A


2012/10/15 蓄電池、HEMS設置工事

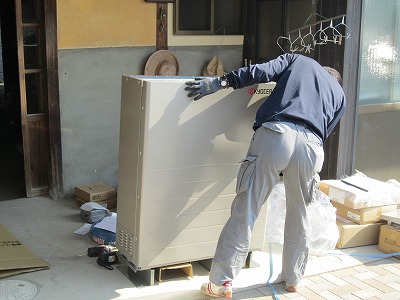

ピアノ運送屋さんが配達してきた蓄電池、でかい!

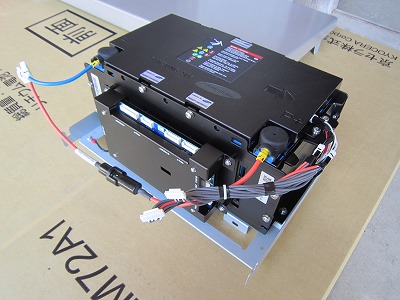

中にこのリチウム電池が6台入っています。(SAMSUNG製、3.75V×48セル=180V、40Ah,7.2kWh)

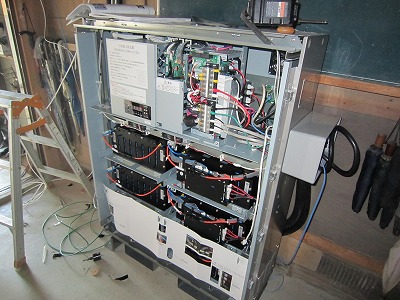

ただいま配線中

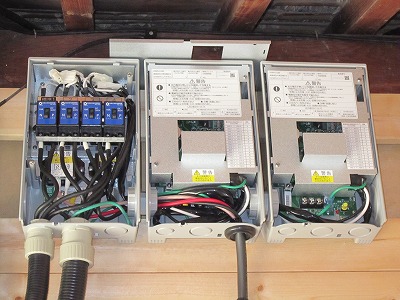

接続ユニット、昇圧ユニット2台

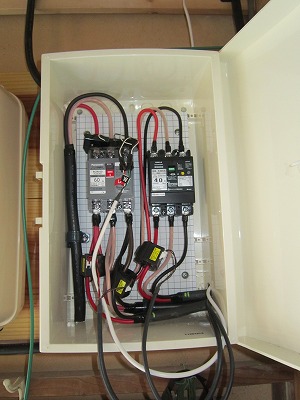

サービスブレーカ(左:契60A 右:売電40A)

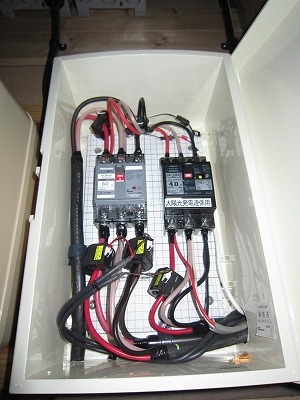

 【左は配線ミスとCTの接続ミス、右が正しいCTの位置 11/21改修】

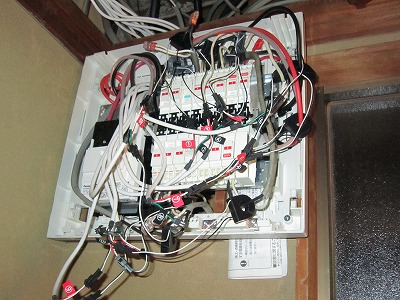

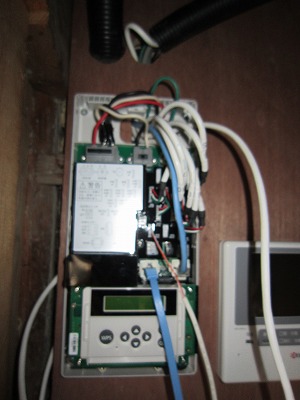

HEMSに結線中、配線の束が集中しています。(ピンぼけ…)  きれいに整理されました
配電盤もCT(電流センサ16個)が組み込まれました。

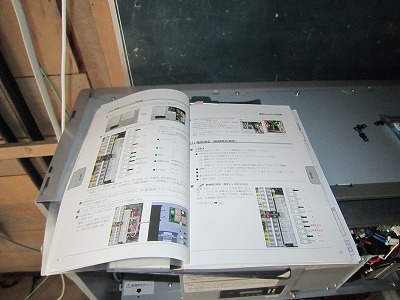

電気工事士1名、同補助1名、メーカー(広島)の人3名(設置の指導?)みんな分厚い説明書と首っ引きでした。

中四国で4番目だそうです。

とりあえず繋がったようで、明日から太陽光発電が始まります。配線の整理とHEMSの設定に明日も来るそうです。


2012/10/16 設定調整完了 発電・連系開始 残念ながら今日は曇りで 発電量は 0.5KW位です。

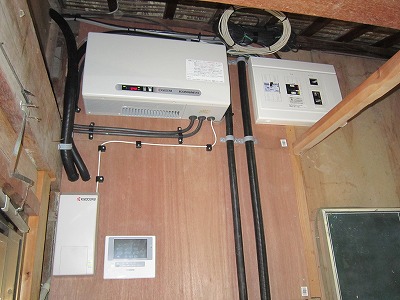

左上…5.5KWパワーコンディショナー
      (エコノラインEX PVN-551B)
右上…停電時自動切り替えの特定回路用配電盤(slh02011)

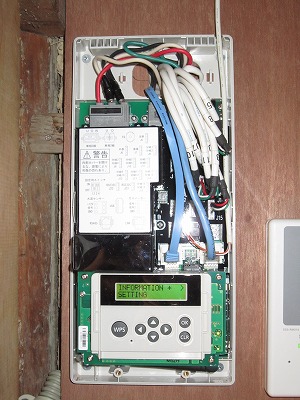

左下…HEMSコントローラー(エコノナビットPMD47C)
中央…専用リモコン

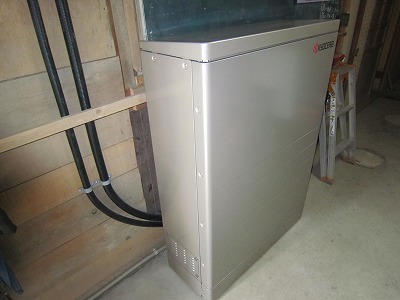

蓄電池(EGS-LM72A)


上部 接続ボックス、昇圧ユニット(エコノナコードJB01C)

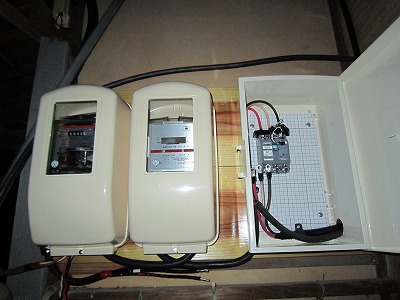

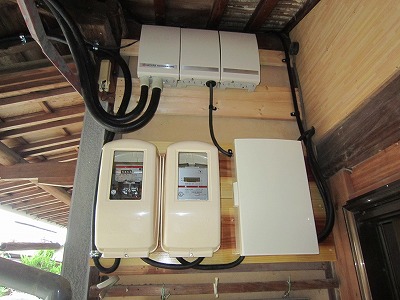

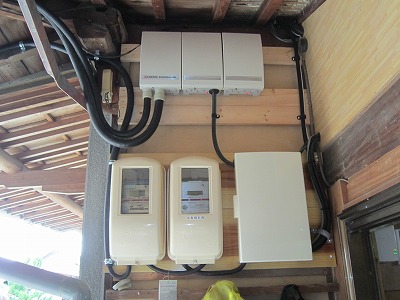

左から買電メーター、売電メーター、スイッチボックス

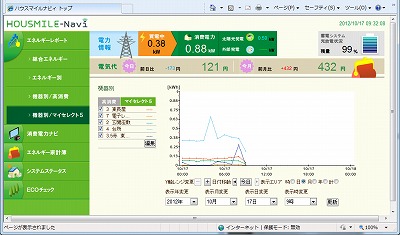

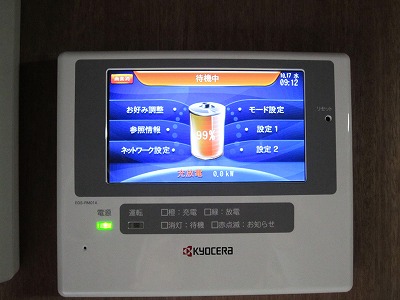

コントローラー画面

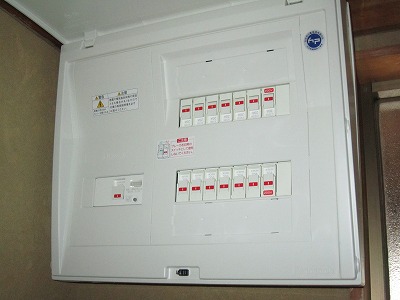

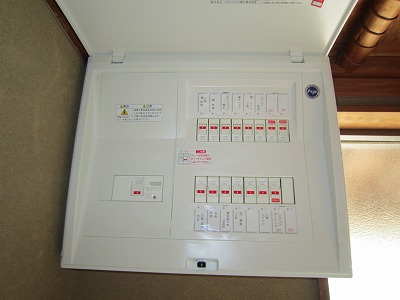

整理された配電盤
特定回路配電盤 (左)蓄電池メイン30A、(中央)停電時切換、(右上)分電盤から20A、(右下)自立回路15A2回路)
ネットワーク経由でPCでモニター(設定も可)

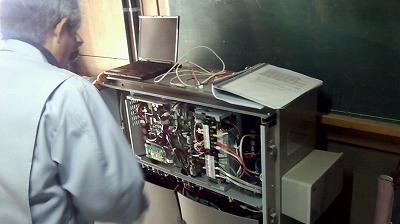

2013/1/17 蓄電池のファームウェアのバージョンアップとモニターの交換にこられました。
